AQUA REDE

SOFTWARE GRÁFICO PARA PROJETOS DE REDES URBANAS DE DISTRIBUIÇÃO DE ÁGUA

aqua-rede2

Clique no ícone para baixar

INFORMAÇÕES TÉCNICAS

Características Gerais:

  • O AQUA REDE é um software gráfico que roda em conjunto com o AutoCAD e o IntelliCAD, nas suas versões mais atuais no mercado. É destinado a engenheiros e técnicos que atuam na área de Projetos de Rede de Saneamento. Possui módulo de cálculo totalmente escrito em Ambiente Windows.
  • O lançamento dos elementos do projeto, como nós cotados da rede, trechos abertos e fechados (anéis) e numeração da rede é feito sobre planta topográfica digitalizada, georreferenciada ou não, inclusive com obtenção do desenho final sobre a planta topográfica.
  • Utiliza  o Método de Cross para equilíbrio dos anéis fechados e o método dos Seccionamentos Fictícios para os trechos abertos.
  • Permite realização de simulações, ensaios e imposições diversas na rede objeto do dimensionamento e desenho.
  • Obtenção de quantitativos de materiais e serviços do projeto.
  • Verificação hidráulica de redes existentes em combinação com trechos projetados.
  • Importação e Exportação automática de informações entre os módulos de desenho e cálculo.
  • Obtenção de planilha de resultados, com possibilidade de exportação da mesma nos formatos PDF e XLS para o Excel.
  • Utilização de Booster para elevação das pressões a jusante (linha piezométrica) e de VRP – Válvula Redutora de Pressão para diminuição da linha piezométrica.

VÍDEOS SOBRE O AQUA REDE

Orientações sobre a customização do Autocad

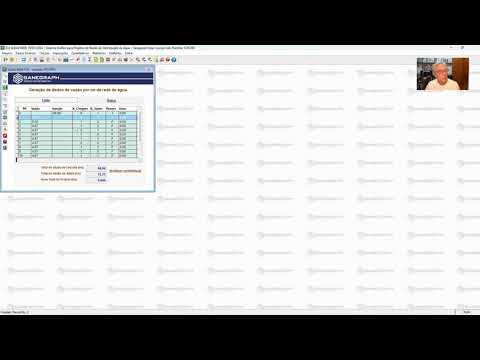

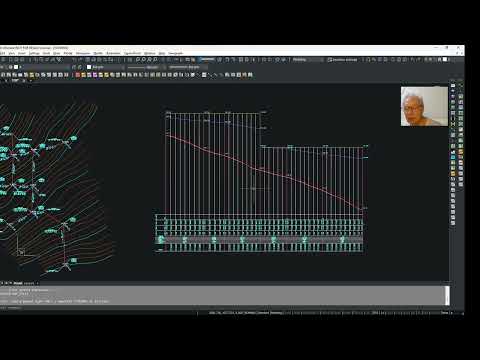

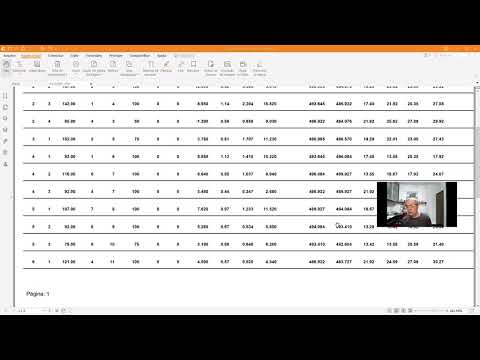

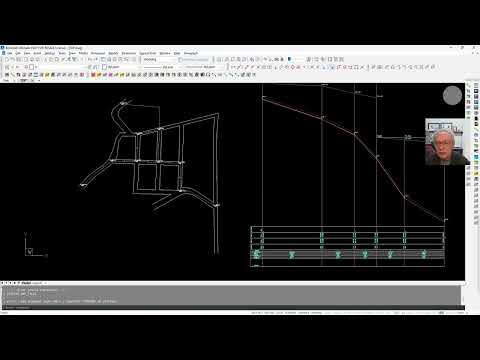

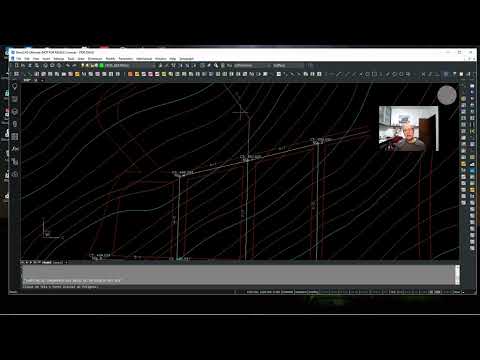

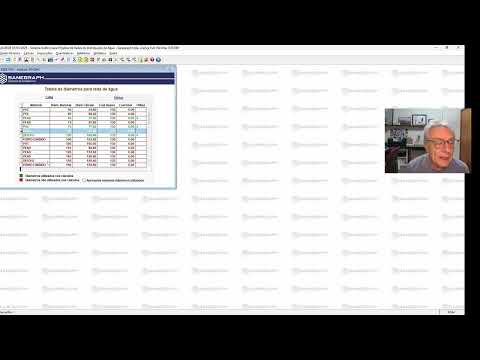

Tutorial 1

Tutorial 2

Tutorial 3

Tutorial 4

Tutorial 5

Tutorial 6

Tutorial 7
